PRODUTO DESCONTINUADO
ELEVEN
Duo-Class AB

Compatível com módulos Plug&Play

POTÊNCIA !!!

Linear Bass

O mais potente do Brasil!

.
Crest-Factor

Limitador Inteligente

Auto-Mute

Sistema 4x4


Este amplificador é o primeiro e único no Brasil, com 10.000W RMS, para 110 ou 220 Volts, ambos canais operando.

5.000W RMS por canal, operando em 2 ohms. 4 alto falantes por canal. Potência ajustável até 1250 Watts RMS, para cada um dos 8 falantes. Veja abaixo:

..

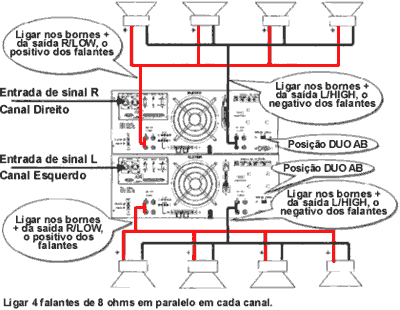

Diagrama para conexão de 8 falantes, 4 por canal em sistema DUO AB 10.000
.

Otimizado para o transporte, montagem e desmontagem:

* Controle total de potência RMS e MUSICAL.
Dá ao PA uma dinâmica jamais ouvida antes. Aproveitamento total da capacidade dinâmica dos modernos falantes, sem ultrapassar seus limites.

* Alimentação individual para cada canal.
Permite maior facilidade de conexão.
* Operação conjunta ou separada dos canais.
Para facilitar muito a montagem e o transporte

.ESPECIFICAÇÕES:
Relação sinal/ruído (com ganho de 26dB): ........................................................................................ >105dBA
Distorção harmônica (1/3 da potência-2ohms, 100;1;10kHz): .......................... Melhor que: 0,05%;0,01%;0,1%
Fator de amortecimento (200Hz em 8/4/2ohms) ...................................................................... 2000/1000/500
.
.DADOS GERAIS:

Distorção Harmonica
1KHz - 1/2 da potência nominal
.

0,01%, 2 ohms
0,009%, 4 ohms
0,007%, 8 ohms

Distorção Harmonica
20Hz-20KHz - potência nominal
.

menor ou igual a 0,5%

Resposta de Frequência

20Hz a 20khz, +/- 0,5dB..

Fator de amortecimento
.

Maior que 2000 a 8 ohms - 200Hz

RUÍDO
.

100 dBA em relação a potência máxima.

SENSIBILIDADE
.

1V ou 775mVRMS (selecionável para a potência nominal).

GANHO
.

X40, (32dB) / X20, (26dB). (Selecionáveis internamente).

IMPEDÂNCIA DE ENTRADA
.

HEAVY DUTY - 10Kohms balanceada

CONTROLES

Na frente: chave de força, ganho dos canais L e R (-6 dB no centro)
Na traseira: chaves; estéreo/paralelo, sensibilidade, limiter* e seleção de rede por barra removível 110/220V

INDICADORES
.

Energia - LED verde
Sinal - 2 Bargrafs de LEDS verdes & Clipamento - LEDS vermelhos

CONECTORES

Entrada: 2 conectores XLR fêmea (pino1 comum, 2 "+", 3 "-".
Segurança:
1 borne 1/4’ para Chassis e 1 borne de 1/4’ para o Comum
Falantes: 8 bornes de 1/4’

REFRIGERAÇÃO
.

Duto de alumínio com ventilação forçada.

PROTEÇÃO

AUTO-MUTE, saída em curto ou aberto, radio frequência, térmico, cargas reativas ou descasadas, ultra-som e sobre sinal de entrada

PROTEÇÃO PARA CARGAS
.

Liga/desliga silencioso, D.C. na saída, circuito no clip* e hiposom*

CIRCUITO DE SAÍDA
.

Linear complementar, Soft Clipp.

ALIMENTAÇÃO
.

Selecionável de 110V a 240V

CONSUMO EXATO
.

1,6 vezes a potência de saída utilizada
PESO/POTÊNCIA NOMINAL
CONSUMO MÁXIMO
.
2x45 Kg / 10.000W, 220V; 2x37,5A

Entradas "XLR" com sensibilidade selecionável de 1V ou 775mV e
ganhos selecionáveis de X40 (32dB) / X20 (26dB).
Opera em modo estéreo, paralelo e DUO AB.
V.U. luminoso e ventilação forçada blindada (não deixa entrar pó).
