Amplificadores Studio R Série Z

4 ohmsLinha de amplificadores Série Z-4ohms
com crossover Linkwitz-Riley*
estéreo, independente e ajustável.
GARANTIA TOTAL DE 3 ANOS!

COM CROSSOVER STEREO*
(*) Exceto nos modelos Z.200 e Z.500.

Z.200

Funciona com baterias de 12V (opcional)
Amplificador de referência, ideal para
monitores de estúdio, sonorização de
ambientes, drivers e twetters.

.Z.200 - 200 watts RMS stereo 4 ohms.

relação sinal / ruído melhor do que 110dBA
com distorção (THD) menor do que  0,01 %.

Resposta: de 10Hz a 200kHz dentro de +/-1dB

200 watts RMS 4 ohms 100 watts RMS por canal
120 watts RMS 8 ohms 60 watts RMS por canal

Amplificador de referência com opto-limitador, sistemas
de proteção e ventilação silenciosa. Ideal p/ estúdios.

Z.300

Já possui crossover estéreo ajustável,
com saídas de altas ou baixas freqüências
e cortes independentes para cada canal.
Funciona também como bi-amplificador.
.Z.300 - 300 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

300 watts RMS 4 ohms 150 watts RMS por canal
200 watts RMS 8 ohms 100 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

Z.500

Amplificador estéreo convencional
(sem crossover integrado) com saídas
de sinal simples (split) e sistema unificado
central de ventilação.
.Z.500 - 500 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

500 watts RMS 4 ohms 250 watts RMS por canal
320 watts RMS 8 ohms 160 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

Z.600

Já possui crossover estéreo ajustável,
com saídas de altas ou baixas freqüências
e cortes independentes para cada canal.
Funciona também como bi-amplificador.
.Z.600 - 600 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

600 watts RMS 4 ohms 300 watts RMS por canal
390 watts RMS 8 ohms 195 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

Z.800

Já possui crossover estéreo ajustável,
com saídas de altas ou baixas freqüências
e cortes independentes para cada canal.
Funciona também como bi-amplificador.
.Z.800 - 800 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

800 watts RMS 4 ohms 400 watts RMS por canal
520 watts RMS 8 ohms 260 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

Z1000

Já possui crossover estéreo ajustável,
com saídas de altas ou baixas freqüências
e cortes independentes para cada canal.
Funciona também como bi-amplificador.
.Z1000 - 1000 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

1000 watts RMS 4 ohms 500 watts RMS por canal
650 watts RMS 8 ohms 325 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

Z3200
Ideal para falantes de 800 ou 1.000 watts.
Já possui crossover estéreo ajustável,
com saídas de altas ou baixas freqüências
e cortes independentes para cada canal.
Funciona também como bi-amplificador.
.Z3200 - 3200 watts RMS stereo 4 ohms. relação sinal / ruído melhor do que 105dBA
com distorção (THD) menor do que  0,05 %.

Resposta de freqüência: 15Hz a 40kHz @ -3dB

3200 watts RMS 4 ohms 1600 watts RMS por canal
2000 watts RMS 8 ohms 1000 watts RMS por canal

Totalmente balanceado, com opto-limitador, sistemas
de proteção, ventilação progressiva e high-pass filter.

.
Todos os modelos possuem padrão 2 unidades rack, com placas de circuito impresso em fibra de vidro, conexões balanceadas (exceto Z.200) para sinal XLR e P10 e saídas para falantes com bornes de 1/4', funcionamento bi-volt**, opto-limitador, filtros e sistemas de proteção completos.
.
Foto da montagem interna
.
Garantia total de 3 anos (exceto para ventiladores)
Funcionamento em Classe AB
Com exclusivo crossover Linkwitz-Riley* estéreo, com vasta gama de ajustes independentes para cada canal, trta-se do mais completo e versátil amplificador de 4 ohms do mercado. Conta
ainda com a maior garantia de fábrica do mercado e a segurança da marca Studio R.

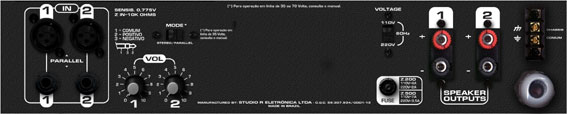

Painel traseiro Z.200
Painel traseiro Z.200 (versão sem suporte para 12V)

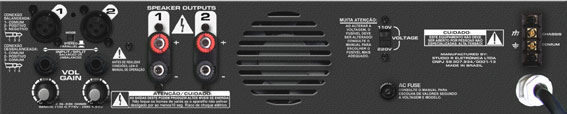

Painel traseiro Z.500
Painel traseiro Z.500
Painel traseiro Z.300, Z.600, Z.800, Z1000, Z1200 e Z1600
Z.300 e Z.600, Z.800, Z1000, Z1200 e Z1600
Painel traseiro Z2400 e Z3200
Z2000, Z2400 e Z3200. Clique para ampliar.
.PRINCIPAIS RECURSOS DA LINHA:
Processador Soft Start
Acionamento silencioso. Impede que cargas nocivas danifiquem amplificador e falantes em casos de queda de energia.

OPERAÇÃO BI-VOLT:
Selecionável para redes de 110 e 220 V.
(**) exceto Z3200, somente 220 volts.
Processador Soft Clip
Limitador ativo. Previne danos aos falantes e evita o clipamento. Controla a máxima potência do amplificador livrando-o de distorções.

DCCS: Sistema de contato total entre dissipador e transistores. 60% mais eficiente que os sistemas convencionais.

EPS: Enhanced Protection Systems
Sistemas de proteção contra sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio freqüência e superaquecimento com sensores térmicos individuais.

FONTE SUPERDIMENSIONADA:
Garante o funcionamento com tensão variável. Proporciona graves potentes e precisos, mesmo com baixa impedância.

CROSSOVER LINKWITZ-RILEY STEREO COM AJUSTE INDEPENDENTE PARA CADA CANAL*

Conexões de entrada e saída, controle de ganho e seletor do crossover

Os novos Série Z - 4ohms já possuem crossover ativo ajustável*. Com eles, você pode montar sistemas estéreo ou mono de diversas vias, monitores ativos bi-amplificados utilizando somente um amplificador, sistemas de som ambiente com via de subgraves e muitas outras aplicações, de forma prática e com máxima qualidade, dispensando o uso de crossovers externos ou divisores passivos.
^Acima, detalhe das conexões de entrada e saída, controle
de volume e seletor de corte do crossover de um dos canais.

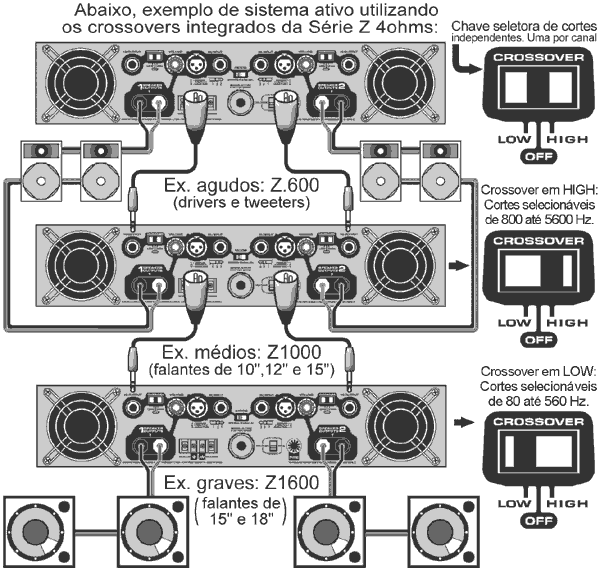

Exemplo de sistema ativo de 3 vias.

....Jumpers de seleção de freqüências
.
Você pode ajustar o crossover do seu Série Z para uma vasta gama de cortes, simplesmente posicionando os jumpers de fácil acesso no interior do aparelho conforme a figura acima.

São possíveis dúzias de combinações de cortes conforme a tabela abaixo. Com a chave externa do crossover em Low, o corte usado será o de graves. Com a chave em High, o corte será em médios e agudos. Veja à seguir:
.

^Acima, exemplo de um sistema ativo de 3 vias utilizando o
crossover integrado da Série Z- 4ohms. Clique para ampliar.

Tabela de selção de cortes de freqüência (preto indica o jumper a ser selecionado)
Freqüências (Low/High):
80/800Hz
120/1200Hz
160/1600Hz
200/2000Hz
240/2400Hz
280/2800Hz
Jumper 80/100
Jumper 120/1200
Jumper 160/1600
Jumper 200/2000
Jumper 80/800
Jumper 120/1200
Jumper 160/1600
Jumper 200/2000
..
Freqüências (Low/High):
320/3200Hz
360/3600Hz
400/4000Hz
430/4300Hz
480/4800Hz
560/5600Hz
Jumper 80/100
Jumper 120/1200
Jumper 160/1600
Jumper 200/2000
Jumper 80/800
Jumper 120/1200
Jumper 160/1600
Jumper 200/2000
.ESPECIFICAÇÕES:

Z.200

Z.500

Demais modelos

Distorção Harmonica
1KHz - 1/2 da potência nominal
.

0,005%, 4 ohms
0,002%, 8 ohms
0,05%, 4 ohms
0,02%, 8 ohms
0,05%, 4 ohms
0,02%, 8 ohms

Distorção Harmonica
20Hz-20KHz - potência nominal
.

menor ou igual a 0,01% menor ou igual a 0,1% menor ou igual a 0,1%

Fator de amortecimento
.

Maior que 2000 a 8 ohms - 40Hz Maior que 2000 a 8 ohms - 40Hz Maior que 2000 a 8 ohms - 40Hz

RUÍDO
.

105 dBA em relação a potência máxima. 100 dBA em relação a potência máxima. 100 dBA em relação a potência máxima.

SENSIBILIDADE
.

500mVRMS para a potência nominal (-6dBV). 775mVRMS para a potência nominal. 775mVRMS para a potência nominal.

IMPEDÂNCIA DE ENTRADA
.

10Kohms desbalanceado 10Kohms balanceado 10Kohms balanceado

CONTROLES

Frontais: chave de força
Traseiros: chave estéreo/paralelo, 110/220V e atenuadores de sinal de entrada.
Frontais: chave de força
Traseiros: chave estéreo/paralelo, 110/220V e atenuadores de sinal de entrada.
Frontais: chave de força
Traseiros: chave estéreo/paralelo, 110/220V e atenuadores de sinal de entrada e seletores do crossover
Chave supressora (exclusiva para Z2400 e Z3200)

INDICADORES
.

Energia - 2 LEDs verde
Sinal - 2 LEDs verdes
Clipamento: 2 LEDs vermelhos
Energia - 2 LEDs verde
Sinal - 2 LEDs verdes
Clipamento: 2 LEDs vermelhos
Energia - 2 LEDs verde
Sinal - 2 LEDs verdes
Clipamento: 2 LEDs vermelhos

CONECTORES

Entradas e saídas de linha: 2 conectores XLR fêmea e 2 conectores P10 fêmea
1 borne 1/4’ para Chassis e 1 borne de 1/4’ para o Comum
Falantes: 4 bornes de 1/4’
Entradas e saídas de linha: 2 conectores XLR fêmea.
2 conectores P10 fêmea
1 borne 1/4’ para Chassis e 1 borne de 1/4’ para o Comum
Falantes: 4 bornes de 1/4’
Entradas e saídas de linha: 2 conectores XLR fêmea.
4 conectores P10 fêmea
1 borne 1/4’ para Chassis e 1 borne de 1/4’ para o Comum
Falantes: 4 bornes de 1/4’

REFRIGERAÇÃO
.

Duto de alumínio com ventilação totalmente silenciosa (sem ventiladores). Duto de alumínio com ventilação forçada progressiva. Duto de alumínio com dupla ventilação forçada progressiva.

PROTEÇÃO

Soft-Clip, Soft-Start, sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio frequência e super aquecimento com sensores térmicos individuais. Soft-Clip, Soft-Start, sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio frequência e super aquecimento com sensores térmicos individuais. Soft-Clip, Soft-Start, sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio frequência e super aquecimento com sensores térmicos individuais.

PROTEÇÃO PARA CARGAS
.

Liga/desliga silencioso, D.C. na saída, circuito No-Clip. Liga/desliga silencioso, D.C. na saída, circuito No-Clip. Liga/desliga silencioso, D.C. na saída, circuito No-Clip.

CIRCUITO DE SAÍDA
.

Linear complementar, Soft-Clip. Linear complementar, Soft-Clip. Linear complementar, Soft-Clip.

ALIMENTAÇÃO
.

110 ou 220V AC.
12 V DC opcional
110 ou 220V AC. 110 ou 220V AC, exceto Z2000, Z2400 e Z3200, só 220V.

CONSUMO EXATO
.

1,65 vezes a potência de saída utilizada 1,65 vezes a potência de saída utilizada 1,65 vezes a potência de saída utilizada

DIMENSÕES
altura x largura x prof.
.

88,5mm x 483mm x 245mm 88,5mm x 483mm x 345mm 88,5mm x 483mm x 385mm
PESO/POTÊNCIA NOMINAL
CONSUMO MÁXIMO
.
7,2Kg / 200W
110V - 3A / 220V; 1,5A
10,1Kg / 500W
110V - 7A / 220V; 3,5A
Z.300: 10,1Kg, 300w
110V-3A / 220V-2A
Z.600: 11,9Kg, 600w
110V-7,5A / 220V-4A
Z.800: 12,7Kg, 800w
110V-10A / 220V-5A
Z1000: 12,7Kg, 1000w
110V-12,5A / 220V-6A
Z1200: 13Kg, 1200w
110V-15A / 220V-8A
Z1600: 14Kg, 1600w
110V-20A / 220V-10A
Z2000: 10Kg, 2000w
220V-15A
Z2400: 10,9Kg, 2400w
220V-17A
Z3200: 11Kg, 3200w
220V-23A
Todos os modelos operam em modo estéreo ou paralelo. (*) Os modelos Z.200 e Z.500 não possuem crossover.
(**) O modelo Z3200 operam somente em 220 volts.

.
