Ventilação Passiva
100%
Silenciosa
(sem ventiladores)
resistente a intempéries.
|
. ..
Sistema para
montagem Fly
ou
Stacked de engates
rápidos e precisos.
. |
|
Acompanha o exclusivo software Studio R
Sarray, para dimensionamento, análise do
campo direto e
previsão de performance. |
| |
O que é Ribbon?
Ribbon traduzido do inglês significa “fita”.
É um tipo de transdutor onde o diafragma
é uma membrana em forma de serpentina.
Esta membrana é extremamente leve e possui
baixíssima indutância. Como virtudes, o driver
Ribbon possui excelente resposta em altas
freqüências, excelente resposta a transientes
e baixíssima distorção.
Mas o que, além disso tudo, torna o Ribbon
uma escolha superior para equipar line arrays?
A primeira coisa que se tem em mente
quando se fala de line arrays é a formação
de ondas cilíndricas para obter o acoplamento
ideal entre fontes sonoras. Por ter a membrana
plana e alongada, o Ribbon naturalmente
gera
ondas sonoras cilíndricas.
Nos outros tipos de drivers de compressão
isto só é conseguido através de complexos
sistemas de guia de ondas, enquanto que o
Ribbon é um “line source” por natureza.
Ribbons possibilitam line arrays com
sonoridade
muito mais natural.
.
|
| ESPECIFICAÇÕES |
| Potência |
1100
Watts |
Tandem |
Potencia contínua
2 amps. woofers
(class D) |
500
Watts
(250w 8Ω +
250w 8Ω ) |
EIA RS-490 |
Potencia contínua
amp driver (class AB) |
90
Watts 8Ω |
EIA RS-490 |
Potência senoidal
contínua total |
590
Watts |
EIA RS-490 |
| Distorção Hamônica |
Amp. AB <0,04%
Amps. D <0,08% |
Resposta de
frequência |
90Hz à 20 KHz @ -10dB |
| Cobertura Individual |
90º H x 10º V |
| Ruído |
105 dBA @ max. |
| SPL Máx. Pico |
133 dB |
| SPL Máx. Contínuo |
127 dB |
| Sensibilidade Acústica |
100 dB SPL 1 W / 1 m |
| Impedância de entrada |
10 Kohms (balanceada) |
| Refrigeração |
Passiva 100% silenciosa |
| Proteção para cargas |
Auto-mute, Soft-start |
| Alimentação |
Bi-volt automático
127V e 220V – 60Hz
(Tolerância de 80V à 242V) |
| Consumo Exato |
1,2 vezes a potência
de saída utilizada |
| Gabinete |
Compensado naval 15mm |
| Peso |
32kg |
Proteções: Saída em curto ou aberto, 3 opto-limitadores
de tensão, 2 opto-limitadores inteligentes de distorção
com acompanhamento automático das variações de
rede, radio freqüência, sobre sinal de entrada e 2
sensores térmicos, liga/desliga silencioso, auto-mute,
filtro e supressor de transientes de rede. |
|
| |

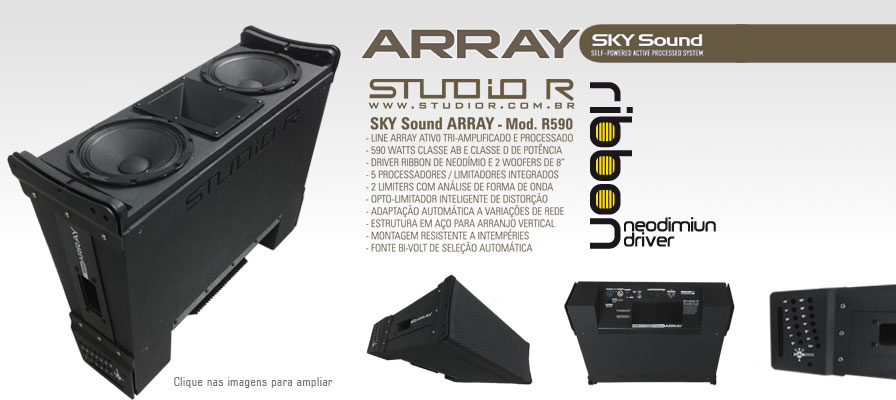

O módulo R590 do sistema SKY Sound ARRAY é resultado de um projeto que visa atender a demanda do mercado por um produto versátil, fácil de usar, montar e transportar, leve, compacto e de excepcional relação entre preço e desempenho.
Com pressão sonora surpreendente para suas dimensões e timbre extremamente natural e agradável, cumpre e excede com excelência todas estas premissas. |
Eng. Ruy
Monteiro |
Mestre Carlos
Correia |
Eng. Francisco
Monteiro |
| Processamento integrado e tri-amplificação ativa 8Ω com as mais eficientes e fiéis topologias para cada via. |
|
| |
|
 ..
Transdutores
FANE®:
2 x 8"
|
< Equipado com 2 transdutores de alta performance de 8 polegadas fabricados pela empresa inglesa Fane®, que fornece hoje mais de 75% dos falantes em uso na Inglaterra e é o maior fabricante do país. Seus transdutores equipam também produtos de marcas como TurboSound®, D&B Audiotechnik®, Tannoy®, Funktion One® entre outras. Possui ainda driver Ribbon de neodímio, exclusivo Studio R.
Os diferenciais de um R590 em relação a outros módulos de line array do mercado são muitos. Ao contrário de sistemas amplificados convencionais, o R590 não opera com caixas passivas e ativas interdependentes ou impedâncias baixas em amplificadores compartilhados, e sim com um sofisticado sistema de tri-amplificação processada interna onde cada transdutor possui seu próprio amplificador e processamento individuais exclusivos, cada um trabalhando em 8 ohms para garantir o máximo de fidelidade e os mais baixos níveis de distorção.
O processamento interno é um capítulo a parte no R590, pois nenhum outro possui algo que se compare aos seus 5 processadores de ação integrada, sendo 2 capazes de reconhecer a forma de onda na entrada. Graças a esta poderosa combinação, o mais preciso e minucioso trabalho de ajustes de resposta, proteção e desempenho pode ser realizado pela mais renomada e preparada equipe de profissionais de áudio do país hoje. Isso garante não somente a melhor sonoridade possível em um sistema deste porte e custo, mas sobretudo o fim dos problema com queimas de falantes e trocas de reparos no uso normal.
Como se não bastasse, o usuário dos sistemas SKY Sound ARRAY tem a sua disposição o suporte vitalício dedicado e personalizado desta equipe formada por algumas da maiores autoridades no assunto, inclusive na entrega do sistema em determinados portes. |
|
| |
Características e benefícios: |
|
Aplicações: |
- Resposta de frequência plena já em 90Hz, garantindo grande "punch".
- Tri-amplificação processada de alta potência e eficiência;
- Driver Ribbon de Neodímio;
- Topologia classe AB pura no driver Ribbon;
- 2 amps classe D (digital) de alta sustentação, 1 para cada woofer;
- Fonte bi-volt automática (127~220V) robusta (não chaveada);
- 2 limitadores inteligentes de distorção - acompanham variações de rede;
- 3 opto-limitadores de tensão;
- Refrigeração passiva 100% silenciosa (sem ventiladores);
- Tolerância a intempéries;
- Sistema PAS para montagem Fly ou Stacked;
- Inclinação de -2º até 10º com steps de 1º;
- Software exclusivo Sarray para dimensionamento e posicionamento;
- Conexões padrão XLR e "P10" balanceadas;
- Conexões de entrada e saída (split) de AC Power Com™ Neutrik®;
- Alças integradas para transporte;
- 3 anos de garantia total. |
- Áreas abertas ou fechadas
- PAs de pequeno a grande porte
- Sistemas fixos, móveis ou portáteis
- Montagens em Fly PA
-
Montagens stacked (empilhadas)
- Front field, delay etc
- Grandes boates, teatros, templos
- Parques, arenas, salas de concerto
.
| Acessórios: |
- Quick Pins (10 pçs)
- Articulador frontal (2 pçs)
- Articulador traseiro (2 pçs)
- Proteção traseira (1 pç)
- Bumper (vendido separadamente)
. |
|
| Apesar do altíssimo desempenho, uma R590 é leve, compacta, fácil de transportar e montar. |
Dimensões (clique na imagem abaixo para ampliar) - Peso: 32kg Dimensional externo: 25cm x 65cm x 53,5cm (AxLxC)
| Exemplos de utilização v |
Download do Manual v |
|
 |
 |
|
