Amplificadores Série Z - 4ohms com crossover Linkwitz-Riley estéreo integrado e ajustável individualmente por canal. PRODUTOS DESCONTINUADOS

Painel frontal: clique para ampliar ^ Funciona também como bi-amplificador. Modelo bi-volt - 110 / 220V	.. relação sinal / ruído melhor do que 105dBA com distorção (THD) menor do que  0,05 %. Resposta de freqüência: 15Hz a 40kHz @ -3dB 1200 watts RMS 4 ohms 600 watts RMS por canal 780 watts RMS 8 ohms 390 watts RMS por canal Totalmente balanceado, com opto-limitador, sistemas de proteção, ventilação progressiva e high-pass filter.	Painel traseiro: clique para ampliar ^- Possui saídas extras de altas ou baixas freqüências. Cortes independentes por canal definidos pelo usuário.
Painel frontal: clique para ampliar ^ Funciona também como bi-amplificador. Modelo bi-volt - 110 / 220V	.. relação sinal / ruído melhor do que 105dBA com distorção (THD) menor do que  0,05 %. Resposta de freqüência: 15Hz a 40kHz @ -3dB 1600 watts RMS 4 ohms 800 watts RMS por canal 1000 watts RMS 8 ohms 500 watts RMS por canal Totalmente balanceado, com opto-limitador, sistemas de proteção, ventilação progressiva e high-pass filter.	Painel traseiro: clique para ampliar ^- Possui saídas extras de altas ou baixas freqüências. Cortes independentes por canal definidos pelo usuário.

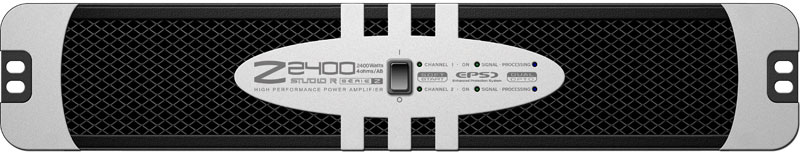

Painel frontal: clique para ampliar ^ Funciona também como bi-amplificador. Atenção: Modelo mono-volt! Sob encomenda na versão 220V ou 110V somente.	.. relação sinal / ruído melhor do que 105dBA com distorção (THD) menor do que  0,05 %. Resposta de freqüência: 15Hz a 40kHz @ -3dB 2400 watts RMS 4 ohms 1200 watts RMS por canal 1650 watts RMS 8 ohms 825 watts RMS por canal Totalmente balanceado, com opto-limitador, sistemas de proteção, ventilação progressiva e high-pass filter.	Painel traseiro: clique para ampliar ^- Possui saídas extras de altas ou baixas freqüências. Cortes independentes por canal definidos pelo usuário. .

-	Como funciona o crossover integrado?

. ^Detalhe das conexões de entrada e saída, controle de volume e seletor de corte do crossover de um dos canais.	^ Jumpers seletores de frequência..	Com as chaves de crossover desligadas, seu Série Z funcionará como um amplificador estéreo de dois canais normal. Mas se você quiser utilizar as facilidades e vantagens de seu crossover eletrônico integrado, basta ligá-lo e ajustá-lo e seu Série Z se tranforma em um bi-amplificador ou então permite você pode montar sistemas estéreo ou mono de diversas vias, monitores ou caixas ativas bi-amplificados, sistemas de som ambiente com via de subgraves e muitas outras aplicações, de forma prática e com máxima qualidade, dispensando o uso de crossovers externos ou divisores passivos.   . ^ Acima, exemplo de um sistema ativo de 3 vias utilizando o crossover integrado da Série Z- 4ohms.

. Para mais exemplos e diagramas das diversas posibilidades dos Série Z - 4ohms, clique aqui. Você pode ajustar o crossover do seu Série Z para uma vasta gama de cortes, simplesmente posicionando os jumpers de fácil acesso através de um compartimento na tampa superior do aparelho. São dezenas de combinações de cortes, conforme as tabelas ao lado > Com a chave externa do crossover em Low, o corte usado será o de graves. Com a chave em High, o corte será em médios e agudos. . Faça o download dos manuais para detalhes: - Manual de operação - Manual do crossover interno

Tabela de selção de cortes de freqüência (preto indica o jumper a ser selecionado) Freqüências (Low/High): 80/800Hz 120/1200Hz 160/1600Hz 200/2000Hz 240/2400Hz 280/2800Hz Jumper 80/100 Jumper 120/1200 Jumper 160/1600 Jumper 200/2000 Jumper 80/800 Jumper 120/1200 Jumper 160/1600 Jumper 200/2000 .. Freqüências (Low/High): 320/3200Hz 360/3600Hz 400/4000Hz 430/4300Hz 480/4800Hz 560/5600Hz Jumper 80/100 Jumper 120/1200 Jumper 160/1600 Jumper 200/2000 Jumper 80/800 Jumper 120/1200 Jumper 160/1600 Jumper 200/2000

	-Outros recursos da série:

Possui um processador digital? Faça aqui o download da tabela com os ajustes ideais de limiter para seu sistema!

. Mais fidelidade em qualquer aplicação. Conheça as principais diferenças entre a Série Z e a concorrencia nacional e descubra porque a Série Z tem um preço tão competitivo apesar de sua superioridade tecnológica.

Clique aqui para conhecer melhor o NORYL®, o segredo da extrema resistência e durabilidade dos modernos painéis da Série Z e o que eles tem em comum com os veículos Mercedes®, entre outros produtos de alta tecnologia.

A maior confiabilidade e durabilidade: Garantia total de 3 ANOS - A maior da categoria! Nenhum outro amplificador do mercado oferece tamanha robustez e resistência reconhecidas, basta comparar o tempo de garantia reduzido que outras marcas conseguem oferecer. Um Studio R se paga e ainda rende lucros!

^ Conheça também a Série Z 2ohms.

.ESPECIFICAÇÕES (válidas para todos os modelos): Distorção Harmonica 1KHz - 1/2 da potência nominal . 0,05%, 4 ohms 0,02%, 8 ohms Distorção Harmonica 20Hz-20KHz - potência nominal . menor ou igual a 0,1% Fator de amortecimento . Maior que 2000 a 8 ohms - 40Hz Ruído . 105 dBA em relação a potência máxima. Sensibilidade 775mVRMS para a potência nominal ou 1,5VRMS selecionável. Impedância de entrada 10Kohms balanceado Controles Frontais: chave de força Traseiros: chave estéreo/paralelo, chave 110/220V (exceto Z2400) e atenuadores de sinal de entrada e seletores do crossover Chave supressora (exclusiva para Z2400) Indicadores . Energia - 2 LEDs verde Sinal - 2 LEDs verdes Clipamento: 2 LEDs vermelhos Conectores Entradas e saídas de linha: 2 conectores XLR fêmea. 4 conectores P10 fêmea 1 borne 1/4' para Chassis e 1 borne de 1/4' para o Comum Falantes: 4 bornes de 1/4’ Refrigeração . Duto de alumínio com dupla ventilação forçada progressiva. Proteção Soft-Clip, Soft-Start, sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio frequência e super aquecimento com sensores térmicos individuais. Proteção para cargas . Liga/desliga silencioso, DC na saída, circuito No-Clip. Circuito de saída . Linear complementar, Soft-Clip. Alimentação . Z1200 e Z1600: bi-volt 110 ou 220V AC. Z2400: 220V somente (disponível sob encomenda em 110V) Consumo exato . 1,65 vezes a potência de saída utilizada Dimensões altura x largura x comprimento . 88,5mm x 483mm x 385mm Peso e consumo senoidal máximo. Z1200: 13Kg 110V-15A / 220V-8A Z1600: 14Kg 110V-20A / 220V-10A Z2400: 10,9Kg 220V-17A

Todos os modelos operam em modo estéreo ou paralelo. .
